28.22 Rede de migração (rede de replicação)

Para cada job de migração de carga de trabalho, você deve configurar apropriadamente o projeto de rede da carga de trabalho para permitir a comunicação entre as cargas de trabalho de origem e de destino ou o Ambiente de Replicação do PlateSpin durante o processo de migração. A configuração de rede de uma carga de trabalho de destino deve ser apropriada ao seu estado final.

28.22.1 Rede de migração usando o cliente do Migrate

Temporary Networking: Também denominada Take Control Network Settings; referem-se às cargas de trabalho de origem e destino inicializadas em um ambiente temporário de pré-execução. Consulte Transferência offline com ambiente de boot temporário.

Configurações de rede temporárias (Take Control)

As configurações de rede temporárias (Take Control) controlam como as cargas de trabalho de origem, os destinos e o Servidor do PlateSpin se comunicam entre eles durante a migração. Se necessário, você poderá especificar manualmente um endereço de rede temporário para a origem e o destino ou configurá-los para usar um endereço IP atribuído via DHCP durante a migração.

Durante as migrações de carga de trabalho do Windows e do Linux, as Configurações de Rede Temporárias controlam a comunicação do Servidor do PlateSpin com as cargas de trabalho de origem e de destino inicializadas em um ambiente temporário de pré-execução. Consulte Transferência offline com ambiente de boot temporário.

Para definir as configurações de rede temporárias (Take Control):

  1. Inicie o job de migração. Para obter informações sobre como iniciar um job de migração, consulte a Seção 28.2, Iniciando um job de migração.

  2. Na seção Job Configuration da janela Migration Job, clique em Take Control.

  3. Para acessar as configurações de mapeamento de interface de rede e TCP/IP, clique em Configure nas áreas de origem e de destino, conforme aplicável.

  4. Clique em OK.

As opções de configuração para o projeto de rede Temporário variam e dependem se a interface de rede é virtual ou física e se ela conecta uma carga de trabalho do Windows ou do Linux.

As configurações de rede (Take Control) de destino são usadas apenas durante um processo de migração offline. Após a conclusão, elas serão lidas seguindo as configurações especificadas em Target Post-Migration Networking. Consulte Projeto de rede de destino pós-migração.

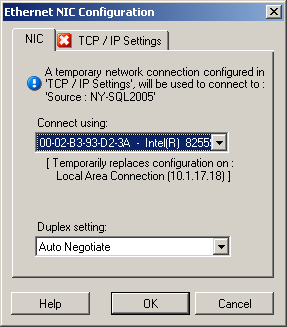

Configurações de rede temporárias (Take Control): interfaces de rede física

Estas configurações aplicam-se apenas a máquinas físicas de origem. Para máquinas físicas de destino, as configurações de rede Temporárias (Take Control) são definidas durante o processo de boot que usa a imagem ISO do PlateSpin. Consulte Registrando e descobrindo detalhes para máquinas físicas de destino com a ISO do PlateSpin.

Connect using: Se houver vários adaptadores de rede, selecione aquele que pode se comunicar com o Servidor do PlateSpin e o destino.

Duplex setting: Use a lista suspensa para selecionar a duplexação de placa de rede. Ela deve corresponder à configuração duplex do switch ao qual a interface de rede está conectada. Quando a origem está conectada a portas de switch definidas como full duplex de 100 Mbit e não pode ser mudada para negociação automática, selecione Force NIC to Full Duplex.

Guia TCP/IP Settings: Clique na guia para acessar as configurações de rede TCP/IP e avançadas. Consulte Configurações de rede TCP/IP e avançadas.

Configurações de rede temporárias (Take Control): interfaces de rede virtual

Estas configurações aplicam-se às configurações de rede Take Control de origem e destino.

Map to Virtual Network: Na lista suspensa, selecione o switch ou a rede virtual que será usado na comunicação durante uma migração offline. Se houver vários adaptadores de rede, selecione aquele que pode se comunicar com o Servidor do PlateSpin e a máquina de origem. Essa rede pode ser diferente da rede na qual a máquina virtual de destino será executada após a migração.

VLAN ID: (Aplicável à máquina de destino apenas em um servidor Hyper-V) Habilite essa opção para especificar o ID da rede virtual a ser usado na máquina de destino. Se você não especificar esse ID, por padrão, o ID da rede virtual da máquina de origem será usado.

Guia TCP/IP Settings: Clique na guia para acessar as configurações de rede TCP/IP e avançadas. Consulte Configurações de rede TCP/IP e avançadas.

Projeto de rede de destino pós-migração

As configurações de rede de destino pós-migração definidas em um job de migração controlam a configuração de rede de um destino após o término da migração. Isso se aplica a ambas as interfaces de rede física e virtual.

Durante a migração de carga de trabalho, as configurações de rede pós-migração da carga de trabalho de destino são definidas durante a inicialização da carga de trabalho em um ambiente de pré-execução.

Para definir as configurações de rede de destino pós-migração:

  1. Inicie o job de migração. Para obter informações sobre como iniciar um job de migração, consulte a Seção 28.2, Iniciando um job de migração.

  2. Na seção Network Configuration da janela Migration Job, faça um dos seguintes procedimentos:

    • Para máquinas virtuais de destino: clique em Guest NIC.

    • Para máquinas físicas de destino: clique em Network Connection.

  3. Configure as opções conforme necessário e clique em OK.

    As opções para as configurações de rede de destino pós-migração variam e dependem se a interface de rede é virtual ou física e se ela conecta uma carga de trabalho do Windows ou do Linux. Para obter mais informações sobre as opções, consulte as seguintes seções:

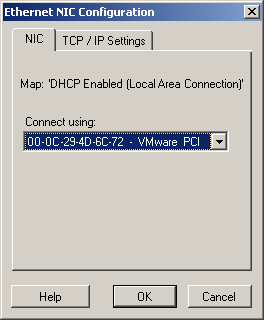

Projeto de rede pós-migração para interfaces de rede física (Windows e Linux)

Use estas configurações para definir as configurações de rede pós-migração de uma carga de trabalho que está sendo migrada para um hardware físico.

Connect using: Se houver vários adaptadores de rede, selecione aquele que pode se comunicar com o Servidor do PlateSpin.

Guia TCP/IP Settings: Clique na guia para acessar as configurações de rede TCP/IP e avançadas. Consulte Configurações de rede TCP/IP e avançadas.

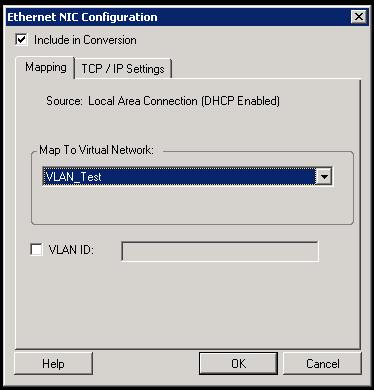

Projeto de rede pós-migração para interfaces de rede virtual (Windows e Linux)

Por padrão, o PlateSpin Migrate configura um job de migração para criar uma NIC virtual para cada NIC encontrada na origem. Para conectividade pós-migração, verifique se a NIC virtual de destino está mapeada para a rede virtual apropriada na plataforma de virtualização de destino.

Include in Conversion: Quando essa opção é selecionada, o PlateSpin Migrate cria uma NIC virtual para uma NIC de origem.

Map to Virtual Network: Selecione a rede virtual que será usada na VM de destino. Escolha uma rede virtual que permite que a VM de destino se comunique com o servidor.

Start connected: Habilite essa opção para conectar a interface de rede virtual ao iniciar a máquina ESX de destino.

VLAN ID: (Aplicável à máquina de destino apenas em um servidor Hyper-V) Habilite essa opção para especificar o ID da rede virtual a ser usado na máquina de destino. Se você não especificar esse ID, por padrão, o ID da rede virtual da máquina de origem será usado.

Guia TCP/IP Settings: Clique na guia para acessar as configurações de rede TCP/IP e avançadas. Consulte Configurações de rede TCP/IP e avançadas.

Configurações de rede TCP/IP e avançadas

O PlateSpin Migrate oferece uma interface de configuração de rede padrão para ambas as configurações de rede de origem e de destino e para o projeto de rede pós-migração Temporário e de destino. As configurações variam um pouco, dependendo do sistema operacional.

Configurações de rede TCP/IP e avançadas (Windows)

Veja a seguir as configurações de rede padrão TCP/IP e avançadas para cargas de trabalho do Windows:

Obtain an IP address automatically: Quando essa opção é selecionada, a carga de trabalho usa um endereço IP atribuído automaticamente por um servidor DHCP durante o processo de migração.

Use the following IP address: Selecione essa opção para especificar um endereço IP estático.

Use the following DNS server addresses: Se necessário, especifique endereços preferenciais e alternativos de servidor DNS.

Advanced: Clique nesse botão para acessar as configurações avançadas de TCP/IP e, em seguida, especifique ou edite as informações de gateway padrão, servidor DNS e servidor WINS, conforme necessário.

Configurações de rede TCP/IP e avançadas (Linux)

Veja a seguir as configurações de rede padrão TCP/IP e avançadas para cargas de trabalho do Linux:

Obtain an IP address automatically: Quando essa opção é selecionada, a carga de trabalho usa um endereço IP atribuído automaticamente por um servidor DHCP durante o processo de migração.

Use the following IP address: Selecione essa opção para especificar um endereço IP estático.

Advanced: Clique nesse botão para acessar as configurações de DNS e, em seguida, especifique os endereços preferenciais e alternativos de servidor DNS, conforme necessário. Você também pode indicar se deseja que os endereços DNS sejam copiados para o arquivo resolv.conf localizado no diretório /etc do seu destino.

28.22.2 Rede de replicação usando a interface do usuário do Migrate

Para especificar a Rede de Replicação para migração para a Amazon Web Services:

  1. Na Interface da Web, selecione a Carga de Trabalho para acessar a página Target Configuration e, em seguida, clique em Edit.

  2. Navegue até Target Workload Settings > Network Connections e especifique a NIC Principal.

    O Migrate usa a NIC Principal como a de Replicação.

  3. Em Migration Settings em Replication Network for Target, especifique as configurações de rede de replicação:

    1. Selecione uma rede e uma sub-rede que serão usadas para o tráfego de replicação.

    2. Se você não usar uma VPN da AWS, a NIC de replicação exigirá um endereço IP público automaticamente atribuído pela AWS. Para permitir que a AWS atribua automaticamente o IP público, selecione Auto-assign Public IP.

    3. Selecione uma das seguintes opções:

      • DHCP: Obtenha um endereço IP atribuído automaticamente por um servidor DHCP.

      • Estático: Especifique um endereço IP privado estático, uma máscara de sub-rede e um endereço IP de gateway.

    4. Clique em Add Security Groups para adicionar um ou mais grupos de segurança para uso na rede de replicação. Consulte Create a Security Group (Criar um grupo de segurança) no white paper Best Practices for Migrating Servers to Amazon Web Services with PlateSpin Migrate (Melhores práticas de migração de servidores para a Amazon Web Services com o PlateSpin Migrate).

  4. Em Replication Networks for Source, especifique uma ou mais interfaces de rede (NIC ou endereço IP) na carga de trabalho de origem que serão usadas para o tráfego de replicação e que sejam válidas para as comunicações com o ambiente de replicação. Se a rede para a NIC que você especificar não fizer parte da VPN da AWS, verifique se a NIC tem um endereço IP público.

Para especificar a Rede de Replicação para migração para o Azure:

  1. Na Interface da Web, selecione a Carga de Trabalho para acessar a página Target Configuration e, em seguida, clique em Edit.

  2. Navegue até Target Workload Settings > Network Connections e especifique a NIC Principal.

    O Migrate usa a NIC Principal como a de Replicação.

  3. Em Migration Settings em Replication Network for Target, especifique as configurações de rede de replicação:

    1. Selecione uma rede e uma sub-rede que serão usadas para o tráfego de replicação.

    2. Se você não usa uma VPN do Azure, clique em Edit e selecione Create Public IP.

      Quando não há uma VPN na implantação, a NIC de replicação requer um endereço IP público automaticamente atribuído pelo Azure.

    3. Especifique o grupo de recursos que será usado para a rede de replicação.

      A configuração Azure Resource Group é padrão. Para especificar um grupo de recursos diferente, clique em Edit e faça um dos seguintes procedimentos:

      • Digite o nome a ser usado quando o PlateSpin cria um novo grupo de recursos.

      • Selecione um grupo de recursos existente na lista.

    4. Selecione uma das seguintes opções:

      • DHCP: Obtenha um endereço IP atribuído automaticamente por um servidor DHCP.

      • Estático: Especifique um endereço IP privado estático, uma máscara de sub-rede e um endereço IP de gateway.

  4. Em Replication Networks for Source, especifique uma ou mais interfaces de rede (NIC ou endereço IP) na carga de trabalho de origem que serão usadas para o tráfego de replicação e que sejam válidas para as comunicações com o ambiente de replicação.

Para especificar a Rede de Replicação para migração para o vCloud:

  1. Na Interface da Web, selecione a Carga de Trabalho para acessar a página Target Configuration e, em seguida, clique em Edit.

  2. Em Migration Settings em Replication Network for Target, especifique uma interface de rede (NIC ou endereço IP) que será usada para o tráfego de replicação no destino.

  3. Em Migration Settings em Replication Networks for Source, especifique uma ou mais interfaces de rede (NIC ou endereço IP) que serão usadas para o tráfego de replicação na origem.

    • DHCP: Obtenha um endereço IP atribuído automaticamente por um servidor DHCP.

    • Static - Manual: Especifique um endereço IP estático.

    • Static - IP Pool: Selecione essa opção para emitir automaticamente o endereço IP do pool de IPs.

    Para cargas de trabalho do Windows que têm mais de uma NIC, selecione a conexão para cada NIC.

    Para essa configuração, você também pode especificar um valor de MTU que a rede de replicação do Linux RAMDisk (LRD) do PlateSpin Migrate pode usar. A definição de um valor baixo ajuda a evitar ruídos nas redes. Por exemplo: uma VPN.

    O valor padrão é uma string vazia. Quando o projeto de rede estiver configurado no LRD, ele permitirá que o dispositivo de rede defina seu próprio padrão, que normalmente é 1500. No entanto, se você especificar um valor, o PlateSpin Migrate ajustará a MTU ao configurar a interface de rede.

Para especificar a Rede de Replicação para migração para o VMware ou o VMware Cloud on AWS:

  1. Na Interface da Web, selecione a Carga de Trabalho para acessar a página Target Configuration e, em seguida, clique em Edit.

  2. Em Migration Settings em Replication Network for Target, especifique uma interface de rede (NIC ou endereço IP) que será usada para o tráfego de replicação no destino.

  3. Em Migration Settings em Replication Networks for Source, especifique uma ou mais interfaces de rede (NIC ou endereço IP) que serão usadas para o tráfego de replicação na origem.
