ノード情報

TrueLog Explorer では、HTTP クライアントリクエストと HTTP/HTML サーバーレスポンスの視覚化をサポートするのと同じ方法で、SAPGUI のリクエストとレスポンスの視覚化がサポートされています。

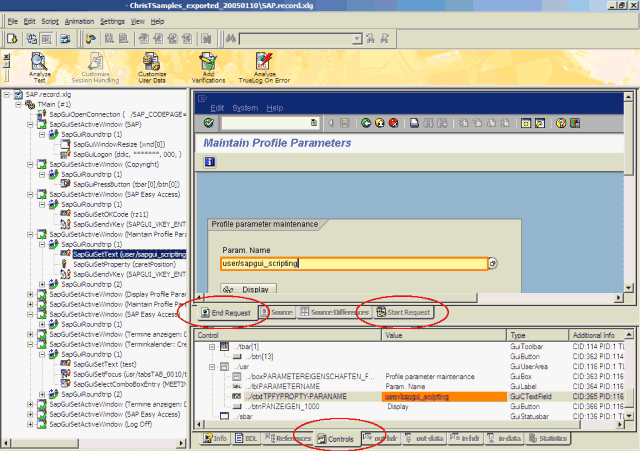

SAPGUI TrueLog では、以下の 3 つのウィンドウが表示されます。

TrueLog メニューツリー - テスト実行に含まれるすべての SAPGUI API 呼び出しを一覧表示します。
コンテンツペイン (右上のペイン) - 各 API ノードの GUI の状態を表示します。終了リクエストページと開始リクエストページを利用すると、各 SAPGUI サーバーリクエストの初期状態と終了状態の両方を表示できます。これらの表示を利用して、サーバーリクエストが GUI 表示にどのような影響を与えたかを確認できます(新規ダイアログボックスやエラーメッセージの表示など)。
選択した API ノードのアクション (ボタンのクリックなど) によってウィンドウが破棄された場合や新しいウィンドウが作成された場合、次にアクティブ化されるウィンドウのスクリーンショットが終了リクエストペインに表示されることがあります。この場合、ツリーのコントロール情報とスクリーンショットが一致しないため、紛らわしくなることがあります。これはウィンドウの最後のノードでのみ発生します。

注: TrueLog のスクリーンショットは、スクリプトの試行の実行中にのみキャプチャされます。負荷テスト中にはキャプチャされません。
情報ペイン (右下のペイン) - 最新のテスト実行に関連するデータが表示されます。このペイン内で SAPGUI TrueLog で利用できるアクティブなページは、情報、BDL、およびコントロールです。コントロールページは、各 GUI 画面に含まれる、階層構造順になったカスタマイズ可能なすべてのコントロールを表示したり操作する場合に便利です。

各 SapGuiSetActiveWindow ノードの下には、API 呼び出しを反映しない仮想ノードがあります。これらのノードは SapGuiRoundtrip と呼ばれ、1 回のラウンドトリップでサーバーに送信された API 呼び出しがすべて含まれます。 SapGuiRoundtrip ノードの最後の API 呼び出しのみがラウンドトリップを強制実行します。また、この API 呼び出しは、プロファイル設定で呼び出しの最後のパラメータとして指定されたタイマ名で選択された測定値を生成します。

スクリーンショットをキャプチャするが有効になっている場合は、新たにアクティブ化されるウィンドウごとにスクリーンショットがキャプチャされます。 SapGuiSetActiveWindow ノードやサブノードをクリックすると、スクリーンショットが TrueLog Explorer に表示されます。

また、すべてのアクションのスクリーンショットをキャプチャするが有効になっていると、各ラウンドトリップの前後でスクリーンショットが取得されます。 SapGuiRoundtrip ノードやサブアクションノードをクリックすると、スクリーンショットが TrueLog Explorer に表示されます。

コントロールの情報を TrueLog に記録するオプションが有効になっていると、各ウィンドウのそれぞれのコントロールに関する情報が記録されます。特定の API ノードでコントロールの値が変更になった場合には、変更内容が TrueLog に反映され、コントロールはツリー構造に表示されます。
